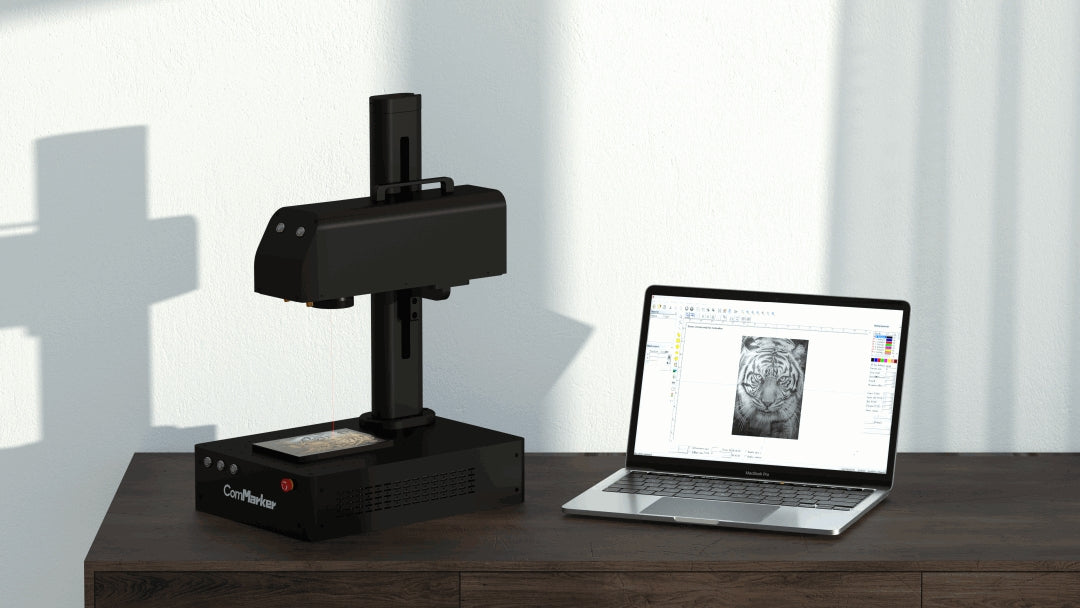

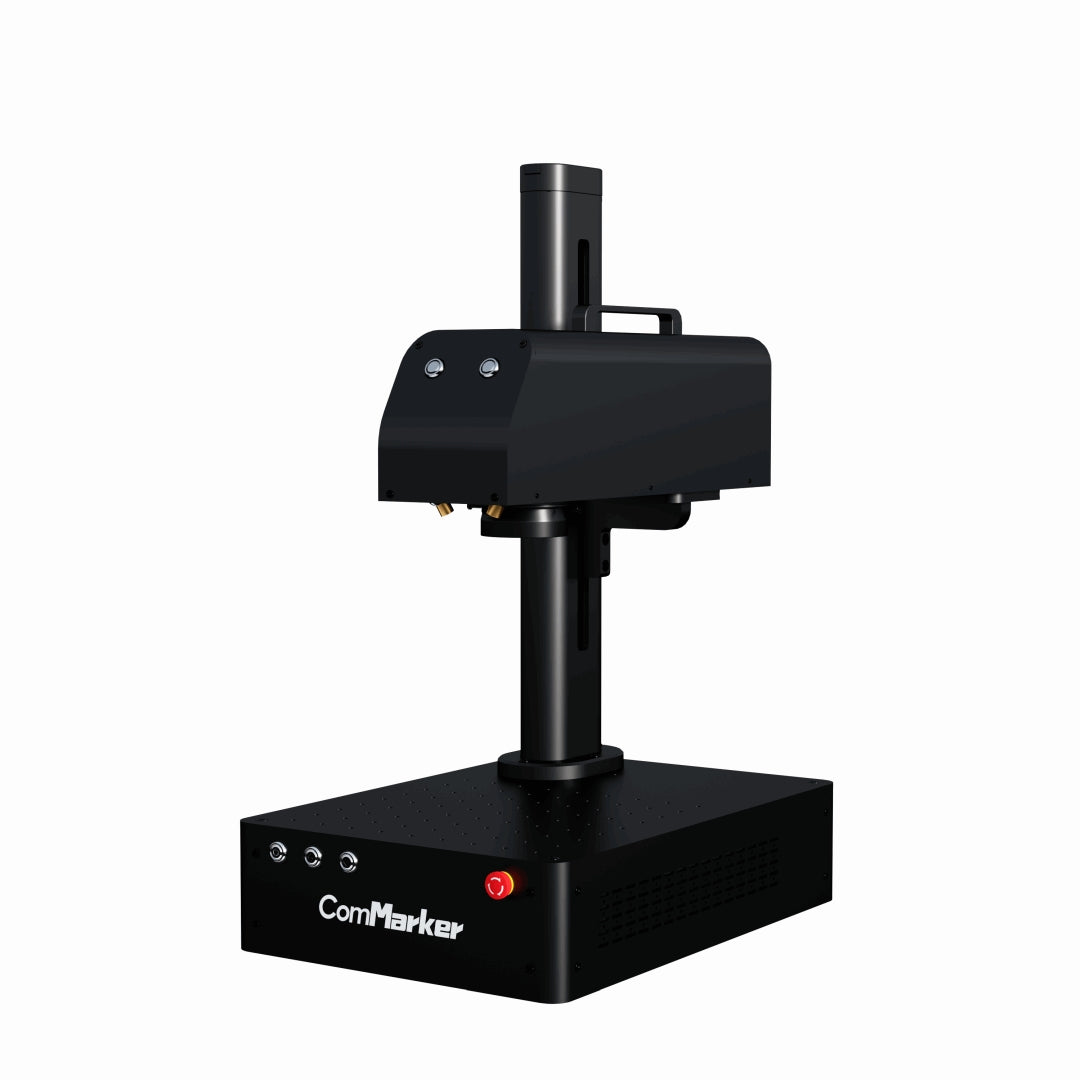

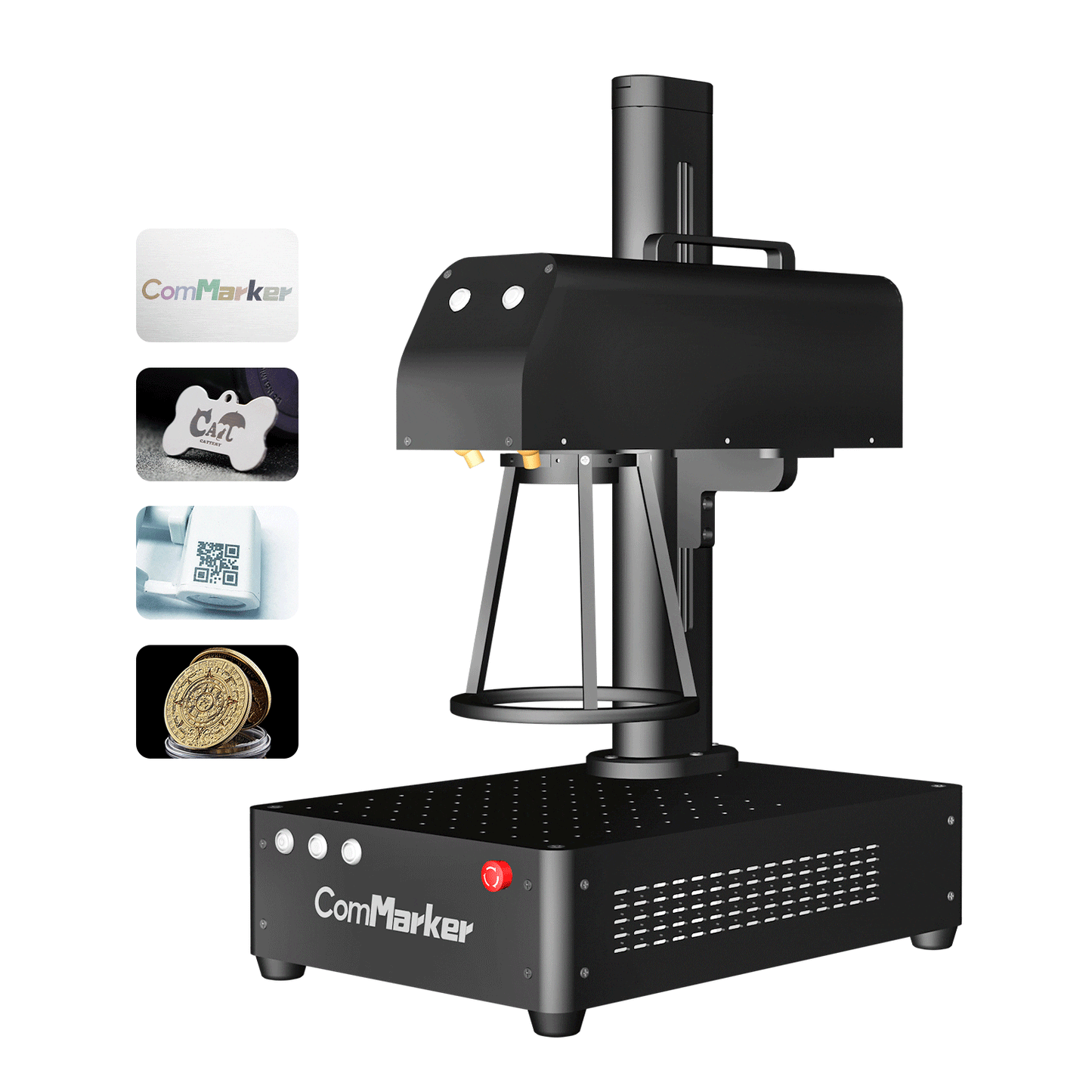

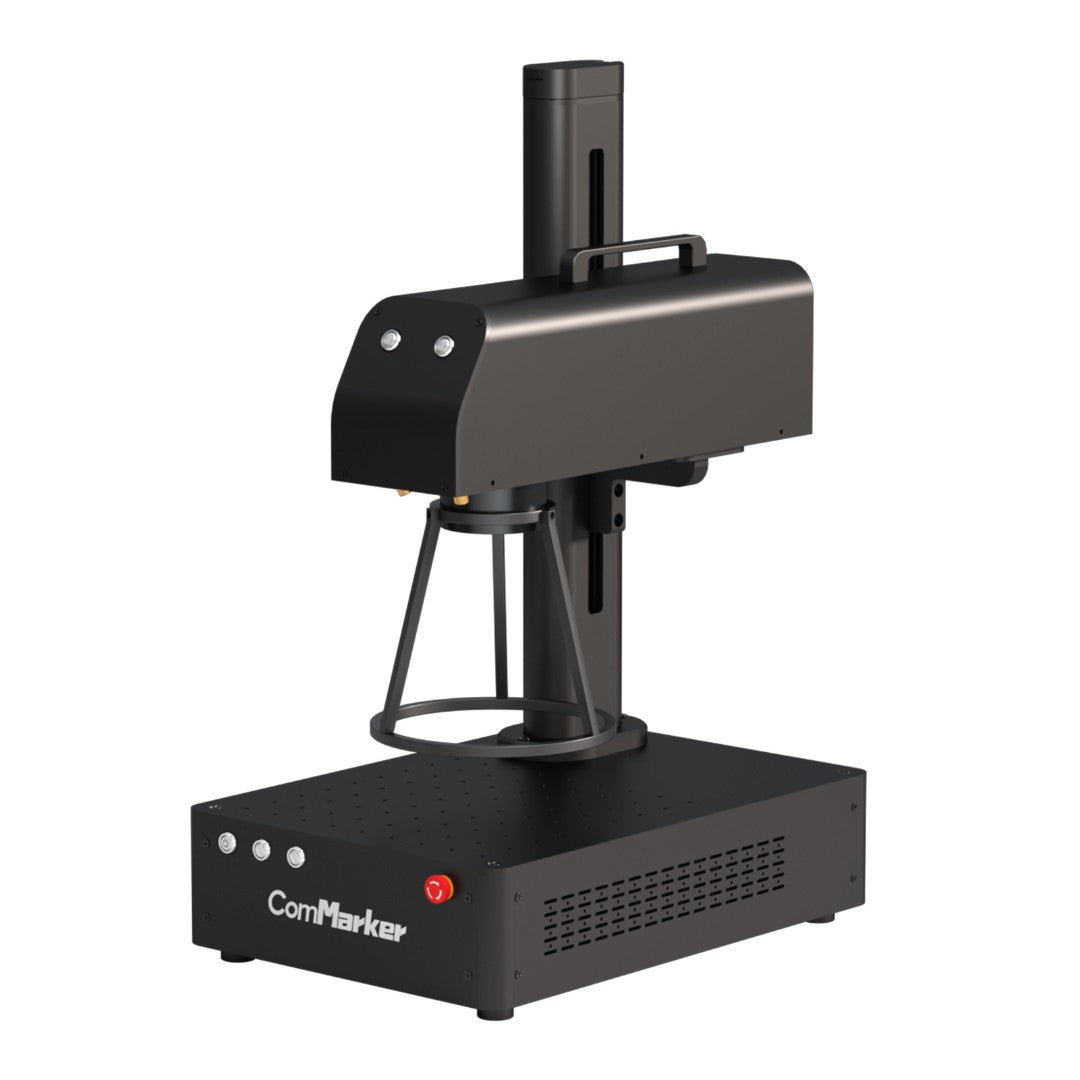

ファイバーレーザー彫刻機 ComMarker B4
産業クラスハイパワーをコンパクトに
20Wクラス世界最小ファイバー彫刻機
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/commarkertop-1678085608182_500x.jpg?v=1678085608)
ComMarker B4は産業クラスのレーザーマーキングをコンパクトサイズ(20Wクラス世界最小ファイバーレーザー彫刻機)で加工できるため、ハンドメイド作品や製造業でのマーキング加工など様々な用途にお使いいただけます。
金属彫刻を始め、彫刻加工できる素材はプラスチック、木材、石、皮革など多岐にわたり、ハンドル部分を取り外してのハンドヘルドでのご使用も可能です。
また、ファイバーレーザーコアは100,000時間以上の長寿命を実現しています。
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/main_spec-1678155402277_500x.jpg?v=1678155403)
これまでサイズ的にも価格的にも導入が難しかったレーザーマーカーですが、ComMarker B4をそれらの悩みを解決してくれるファイバー彫刻機です。
B4 主要機能
多種多様な素材にマーキング
金属を始めとしたプラスチックや木材などさまざまな素材に彫刻できます。レーザー出力や周波数などのパラメータを変えることにより、さまざまな彫刻が可能です。
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/commarkersamples1-1678083386635_500x.png?v=1678083387)
レーザーマーカーとして、彫刻機として、多くの場面で活躍してくれます。
※ 特定色を狙っての彫刻はできない場合があります
レーザー寿命10万時間
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/100000hours-1678150914003_360x.png?v=1678150915)
レーザー本体の寿命が10万時間以上であり、これは10年以上に相当するため、寿命を気にすることなく長期間の使用が可能です。
※ 10万時間を保証するものではありません
深さ0.3mmの金属彫刻
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/commarkerdepth-1678151312813_360x.jpg?v=1678151317)
ファイバーレーザー出力20Wにより、金属彫刻において視覚的にもはっきりと分かる、最大深さ0.3mmまで彫刻可能です。
最大彫刻範囲 200 x 200 mm
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/commarker200x200-1678151897153_360x.jpg?v=1678151899)
彫刻範囲110 x 110mm用レンズ(高精度用)を200 x 200mm用のレンズ(広範囲用)に交換することにより最大彫刻範囲が200 x 200mmとなります。2つのレンズは標準で付属しています。
彫刻速度15000mm/s
ComMarker B4は最速15000mm/sの速さで彫刻が可能です。この速さは、通常の彫刻でストレスフリーであるだけでなく、大量マーキングしなければならない際にさらに威力を発揮します。
※ B4 MOPA JPTは最速10,000mm/s
より細かいテキストもマーキング
0.01mmの彫刻精度により、より狭い範囲へのマーキングにおいてもテキストを潰すことなく刻印可能です。
電動昇降機能搭載
ファイバーレーザー彫刻機 ComMarker B4は、焦点距離の調整にモーター駆動の電動昇降機能を使用できます。ハンドルを回すことなく、彫刻対象の高さに合わせて上下ボタンで簡単に焦点合わせすることができます。
ハンドヘルドでも使えます
本機はハンドル部分を取り外し、手で持って使用できます。そのため、これまで設置型では不可能だった、壁面など場所を選ばずに彫刻/マーキングすることが可能となりました。ハンドル部分の重さは3kg程度です。
カラーマーキング
![5.jpg__PID:75da4801-686e-4a12-ba69-146e5a2fb96b](https://cdn.shopify.com/s/files/1/0727/2788/8167/files/5_360x.jpg?v=1699947373)

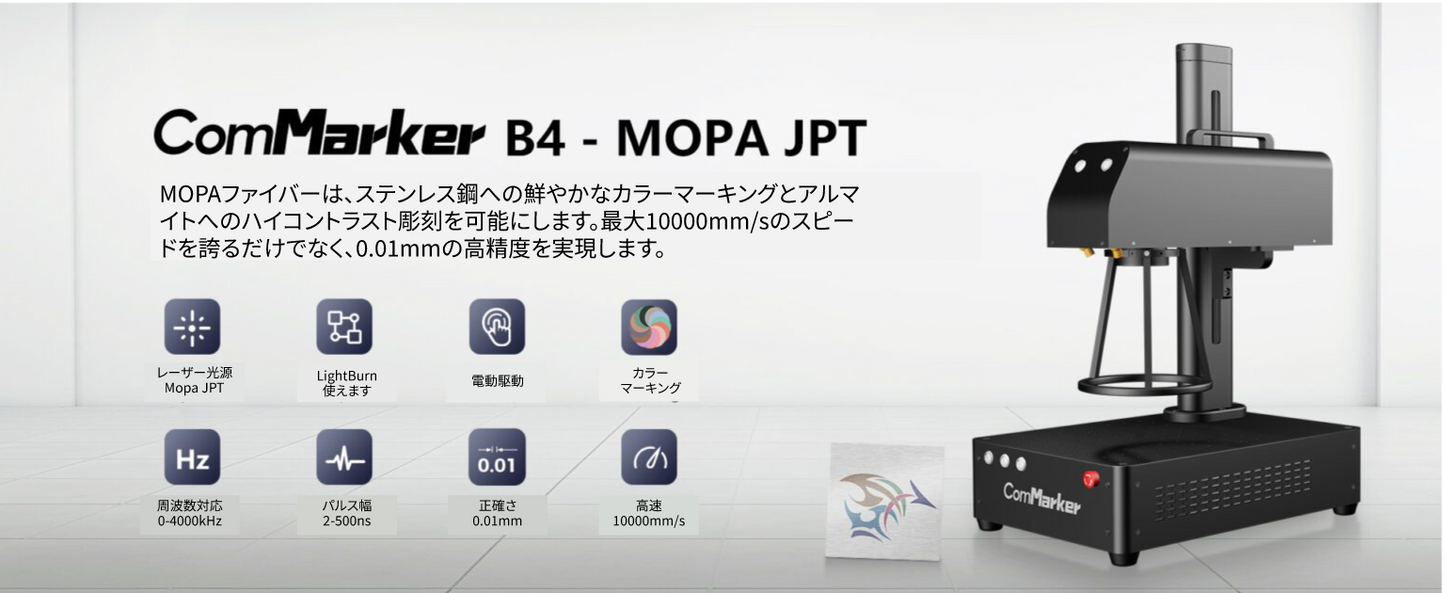

MOPAバージョンの大きな特徴としてカラーマーキングがあります。
MOPAバージョンは通常バージョンに比べて対応する周波数の幅が広がり、それに加えてQ-plusの調整をすることも出来るので、カラーマーキングの幅が広がります。
同じ素材でも加工の色味を変えることによってより見えやすくしたり、色を上手く利用して見栄えの良い加工を行う事が出来ます。
通常バージョンでも色を変えることは出来ますが、その変化の幅がMOPAの方が広くなります。
※出力設定はユーザー様で調整して頂く必要がございます
加工サンプル例
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/commarkersamples3-1678090370514_500x.jpg?v=1678090372)
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/commarkersamples2-1678083386646_500x.png?v=1678083389)
![commarker-b4mopa-sample.png__PID:09fe9db7-24c8-45ce-856d-f5477d6497b0](https://cdn.shopify.com/s/files/1/0727/2788/8167/files/commarker-b4mopa-sample_500x.png?v=1709860293)
※ カラーサンプルはB4 MOPAのみ
ソフトウェアはEzCad2(Win), LightBurn(Win/Mac)に対応
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/commarkersoftware-1678085805574_500x.jpg?v=1678085806)
※ EzCad2はComMarker用に調整されておりますが、ソフトウェアについての使用方法、設定等に関してはすべてサポート対象とはなりません。
※ LightBurnはLightBurn Softwareの提供する有償ソフトウェアとなります。本ソフトウェアにつきましてはサポート対象外となります
3タイプのロータリー(回転彫刻用オプション)
ロータリーオプションを使うことにより、回転させながらレーザー彫刻することができます。タイプは3種類あり、それぞれ得意とするものが異なります。
多用途にお使いいただけるロータリーR5
![r5-3.jpg__PID:00143240-c8d4-4227-9cff-f71134c9c0d6](https://cdn.shopify.com/s/files/1/0727/2788/8167/files/r5-3_500x.jpg?v=1708937907)
宝石、リング、ブレスレッドなどに ロータリータイプA
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/a2-1678155879627_500x.jpg?v=1678155881)
カップ、宝石、リング、ブレスレッドなどに ロータリータイプB
![](https://cdn.shopify.com/s/files/1/0727/2788/8167/t/2/assets/b2-1678155879633_500x.jpg?v=1678155884)
製品仕様
B4 | スペック |
---|---|
寸法 | [B4] W270 x D380 x H560mm(ボタン/ソケット類含まず) [B4 MOPA] W560 D340 H730mm |
重量 | [B4] 10.5kg [B4 MOPA] 17kg |
レーザー | 空冷式ファイバー(通常バージョン: Maxphotonics社製/ MOPAバージョン: JPT製) |
レーザー駆動方式 | ガルバノ方式 |
レンズ(加工エリア) | 110 x 110mm, 200 x 200mm |
レーザー | (波長)1064nm (スポット径) 0.01mm |
レーザークラス | クラス4 |
精度 | 0.01mm |
彫刻速度 | [B4] 最速15,000mm/s [B4 JPT MOPA] 最速10,000mm/s |
対応ファイル形式 | AI, PLT, JPG, BMP, SVG, DXFなど |
対応ソフトウェア | EzCad2, LightBurn ※ EzCad2はComMarker用に調整されております。 ※ LightBurnはLightBurn Softwareの提供する有償ソフトウェアとなります。 本ソフトウェアにつきましてはサポート対象外となります。 |
対応OS | Windows 7/8/10/11(EzCad2), Windows/MacOS (LightBurn) |
電動昇降機能 | あり |
彫刻深さ | 0.3mm以下(金属) |
使用寿命 | 100,000時間以上(100,000時間を保証するものではありません) |
電源 | 100-240V, 50/60HZ, 20W |
保証 | 1年 |
その他 | ご利用時には安全ゴーグルを必ずご利用ください。(ゴーグルは本体に一つ付属しております) 初めてご利用になる方は出力確認、操作説明のため設置サービスをご利用になることをお勧めします |
オプション製品
オプション製品 | 用途 |
---|---|
ロータリー Aタイプ | 回転彫刻用(宝石、リング、ブレスレッドなど向き) |
ロータリー Bタイプ | 回転彫刻用(カップ、宝石、リング、ブレスレッドなど向き) |
ロータリーR5 | 回転彫刻用(さまざまな用途向き) |
レーザー加工機 B4用カバーボックス | レーザー彫刻機B4の周りを囲うことでレーザーの周辺環境への影響を低減し安全性を向上させます |
安全ゴーグル | 目を保護するための安全ゴーグルです |
